LM380N 非革命アンプを箱に入れる

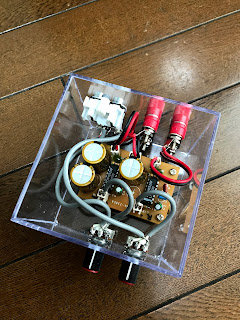

 LM380N 非革命アンプを作ってみたので，これを箱に入れてみた．電源は AC アダプタを使うので，アンプそのものの体積は小さい．本格的に使うものでもないだろうし，百均でプラ製の箱を買ってきて組み込んでみた．

やってみてわかったけど，今回，初のターミナル付き基板にしたのが非常によかった．

最初は電源スイッチと PL なしで組んでみたんだけど，やはりあった方がいいかと思って追加した．PL のLEDは基板に空中配線的に付けていて，箱が透明だから光ってるのがわかるという方式．

非革命アンプはギリギリまで NFB を増やしているのでノーマルの回路より感度は低いのだが，それでもうちの使い方では感度が高すぎるのがちょっと難か．

電源は 19 V を入れているので，最大出力は 4 W くらいだろうか．IC に放熱フィンを付けていないので発熱が気になったが，外気温 25.5℃ でフタを閉めた状態でしばらく使って，放射温度計で測った内部の平均温度が 28 ℃にはならず，IC の表面温度も 35 ℃くらい．大音量を出すこともないので，このままでも大丈夫ではないかと思う．ケースの上下に通気孔くらいは空けてもいいかという気はしているが，そもそもケースはもう少し考えたいとも思っているので当面このまま．
